STEFAB AX 60 bilan tanishish

Qadoqlash

Uskunaning o'zi ishonchli tarzda qadoqlangan. Bu hazilmi-Hindiston markazidan haydash va dengizda raketalar bilan qurollangan hutiylar yonidan suzib o'tish ... ammo jiddiy ravishda, barcha mashinalar ko'pikli qadoqlash materiallari bilan qoplangan, plyonka bilan o'ralgan, transport palletlariga mahkam o'rnashgan va ko'r kontrplak qalqonlari bilan qoplangan.

Yoqimli bonus shundaki, kir yuvish mashinalarining yuqori markazida kran yordamida qulay armatura uchun tortmasidan bitta metall qavs chiqib turadi. Bu uskunani erishish qiyin bo'lgan joylarga o'rnatishda katta yordam berishi mumkin. Shuni qo'shimcha qilamanki, xuddi shu maqsadda Stefab quritgichlarida to'rtta M12 ko'z murvatlari uchun tepada mahkamlagichlar mavjud.

Tashqi ko'rinishi

Paketdan chiqarilgandan so'ng, kir yuvish mashinalari darhol tashqi ko'rinishi bilan zabt etildi. Bunga alohida e'tibor qaratish lozim. Uskunaning o'lchamlari va massasi har doim strukturaning mexanik ishonchliligi va chidamliligi haqida aniq gapiradi.

O'zingizni taqqoslang. 60 kg yuklaydigan Stefab mashinasining kengligi 1,6 metr, chuqurligi 1,7 va balandligi 2 metrdan sal ko'proq, og'irligi 2,380 kg! Yana kim bunday yodgorlik bilan maqtana oladi?

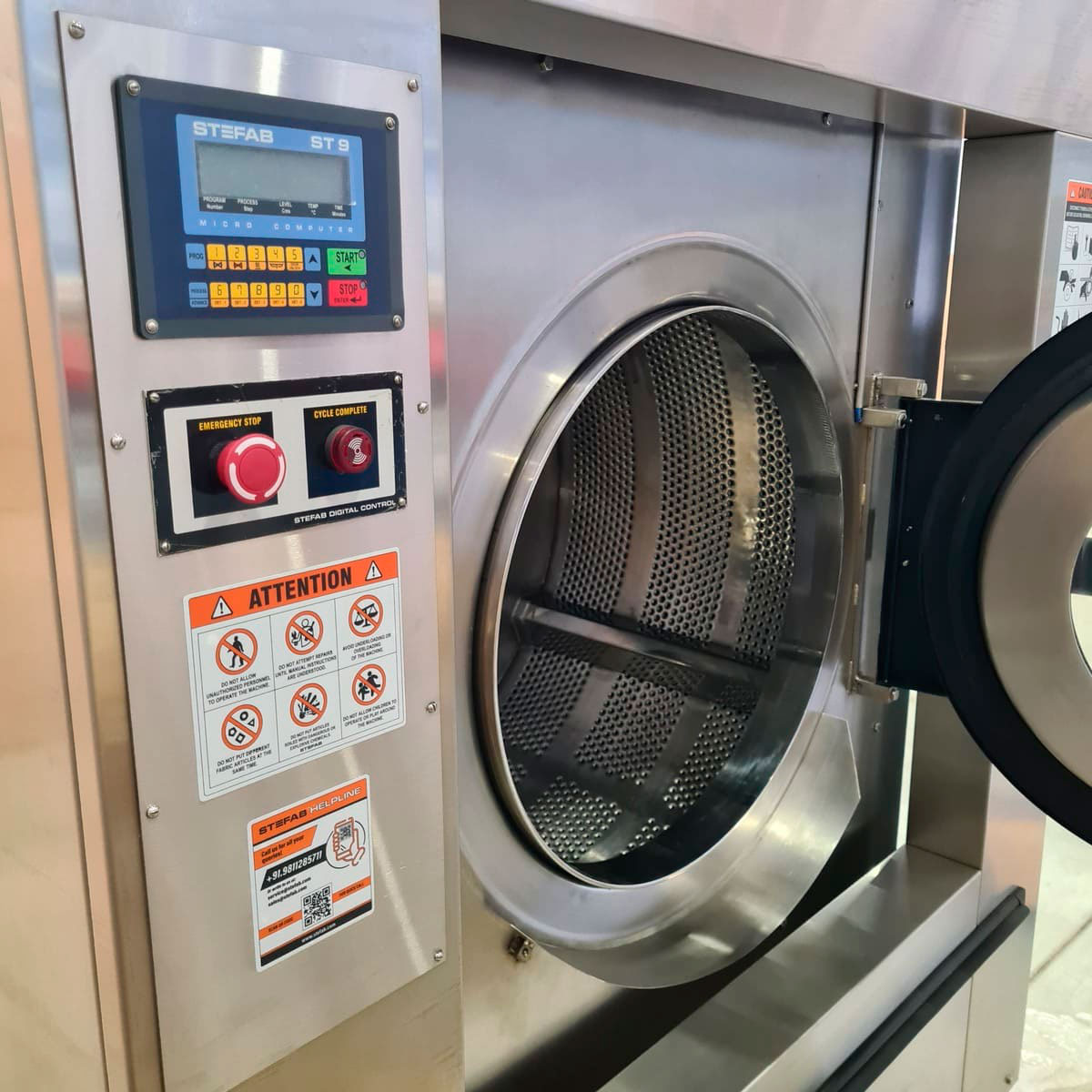

Barcha tashqi panellar Aisi 304 markali qalin zanglamaydigan po'latdan yasalgan (oziq-ovqat sanoatida keng qo'llaniladi). Boshqaruv elementlari (protsessor, favqulodda to'xtatish tugmasi, signal) chap tomonda joylashgan. Tashqi ko'rinishi toza ma'lumot plitalari bilan to'ldirilgan. Chap yon panelda besh qismli detarjan dispenseri joylashgan bo'lib, unda men (dorilarni avtomatik dozalash davrida) to'xtamayman. Xo'sh, ichkarida nima bor?

Lyukni oching

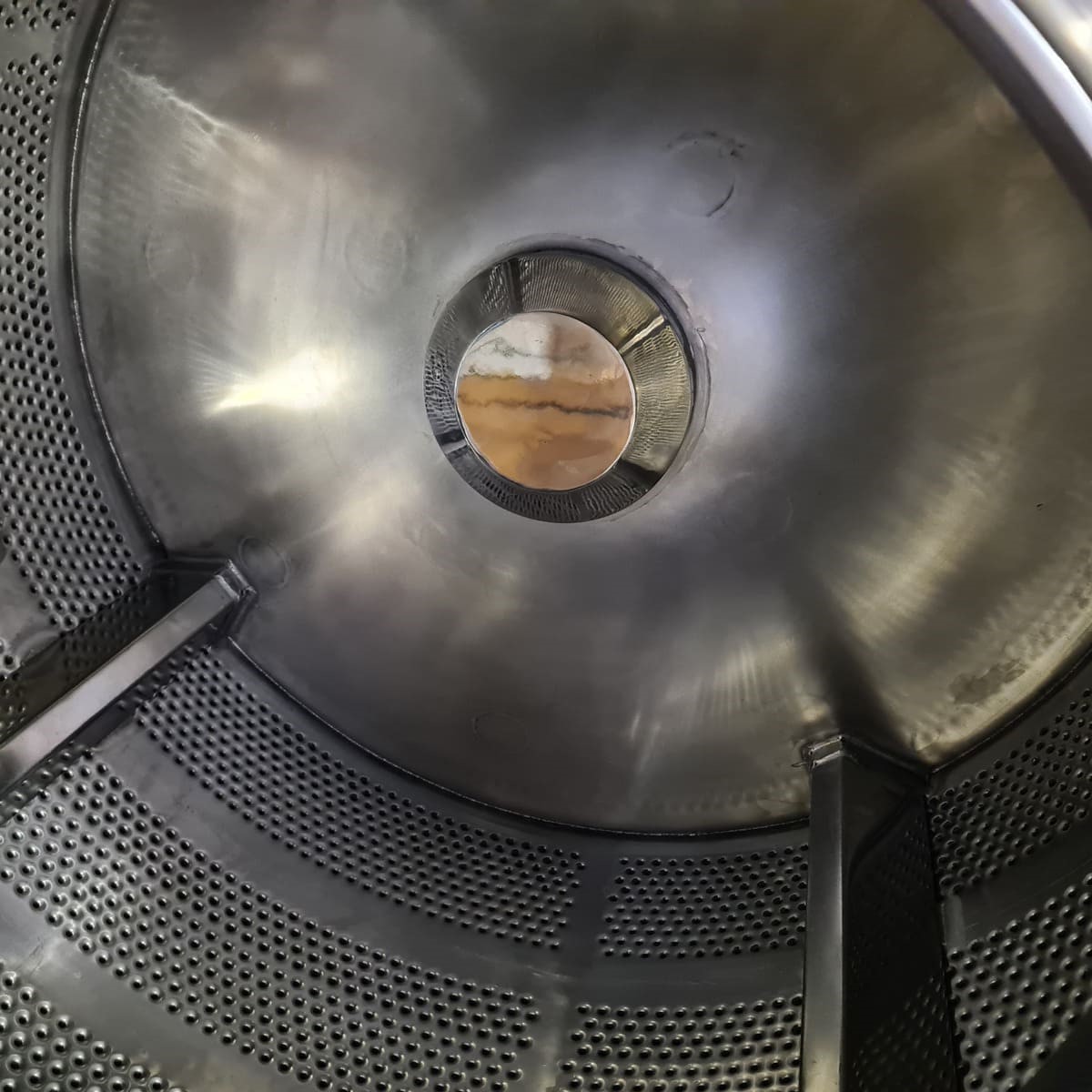

G'ayrioddiy qulf bilan ovora bo'lib, diametri 650 mm bo'lgan katta Lyuk orqali barabanning ichiga qaraymiz.baraban baraban kabi. Ammo katta (diametri 1,100 mm, chuqurligi 650 mm) — halol 617 litr. Zanglamaydigan po'lat. Metall qalin. Teshilish toza, chuqurchalar bilan. Qanotlar ham metalldir.

Hech narsa xalaqit bermaydi, kir yuvish paytida ham, uni yuklash va tushirish paytida ham yopishmaydi. Yuklash teshigi ostida toza metall laganda yubka mavjud bo'lib, u kirni tank va mashina tanasi orasidagi bo'shliqqa tushishiga yo'l qo'ymaydi.

Lyuk muhrining qistirmasi alohida ahamiyatga ega. Bu qimmatbaho asl buyum emas, balki Lyukning yivlariga ehtiyotkorlik bilan yopishtirilgan oddiy va arzon yumshoq kauchuk lenta. Stefab uskunasiga egalik qilishning arzonligi haqidagi fikrlar mustahkamlanmoqda.

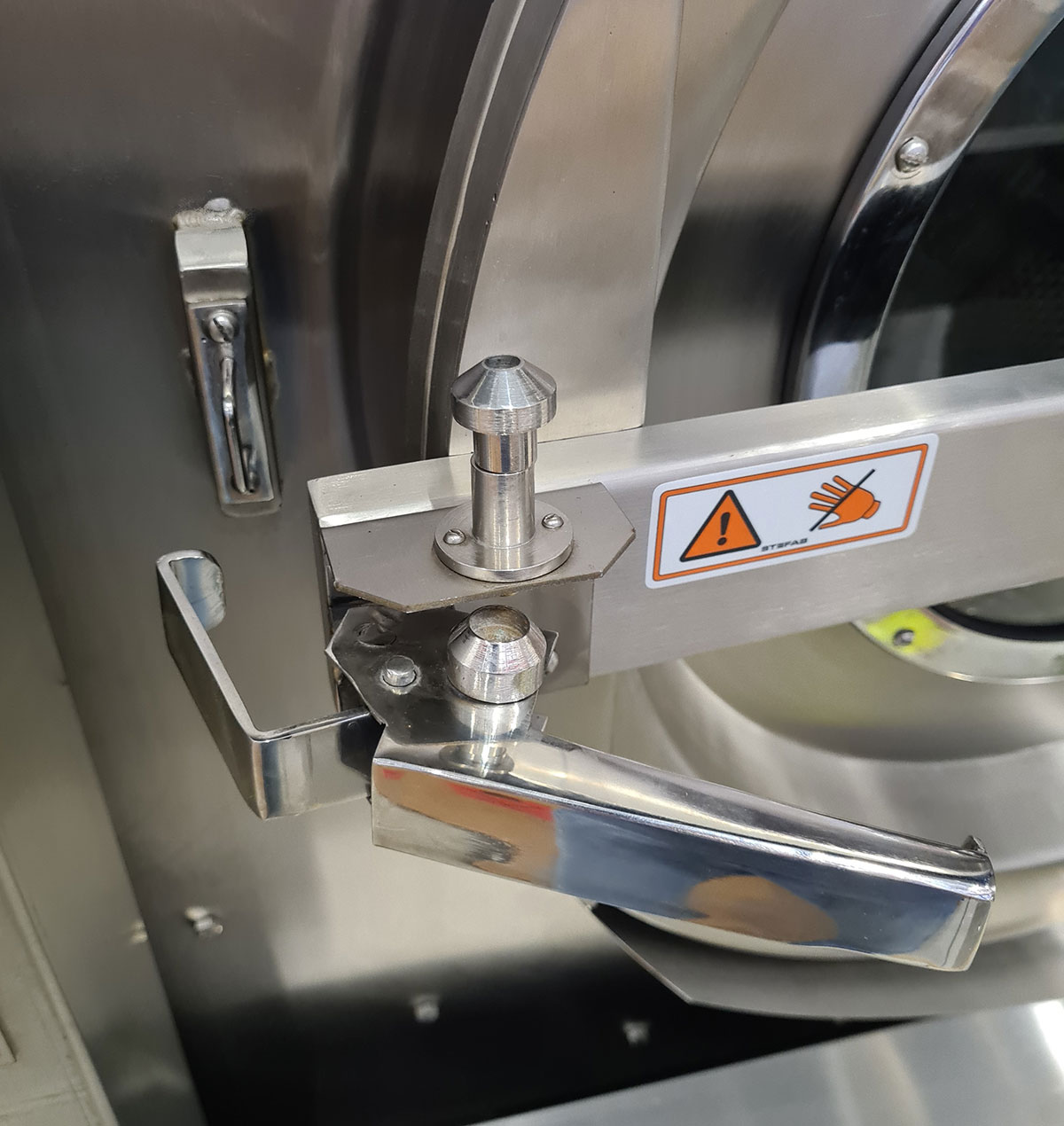

Yuklash lyukining qulfi

Ammo qal'ada siz hali ham batafsilroq to'xtashingiz kerak…

Bu g'ayrioddiy va hind dizaynerlarining chuqur falsafiy yondashuvini namoyish etadi. Nima uchun oddiy narsa ishlayotgan bo'lsa, nima uchun qiyin ish qilish kerak? Qulf noyobdir, chunki u mutlaqo ixcham va hech qanday elektromexanik aktuator va sozlashlarga ega emas-ilgak, qavs, tutqich va buloqli avtomatik qulflash pinasi! Stefab uskunalari egalarini tabriklaymiz-siz hech qachon mashina qulfini sotib olishingiz yoki ta'mirlashingiz shart emas.

O'nlab marta mashq qilgandan so'ng, men Luqo va uning qasrini boshqarishni o'rgandim. Men uning xususiyatlarini, afzalliklarini to'liq baholay oldim. Birinchidan, qulf ikki qo'l bilan ochiladi-kir yuvish mashinasining boshini tushirishning ikkita tugmachasini eslaysizmi? Xavfsizlik! Ikkinchidan, agar kimdir mashinaning ishlashi paytida yuklash lyukini ochishga qaror qilsa (bir qo'li bilan pinni ochish, ikkinchisi bilan qulflash dastagini tortib olish), u holda Lyuk faqat kichik bo'shliqni ochadi va hech qanday yomon narsa bo'lmaydi. Va agar bu kishi jinoiy beparvolikni ko'rsatsa va ikkala qo'lning ikkinchi harakati bilan qulf kancasini ilmoqdan ozod qilsa ham, Lyuk ostida yashiringan chegara tugmasi ishlaydi va mashina protsessori darhol hamma narsani o'chirib qo'yadi.

Va o'ng tomondagi Lyuk orqasida nima yashiringan?

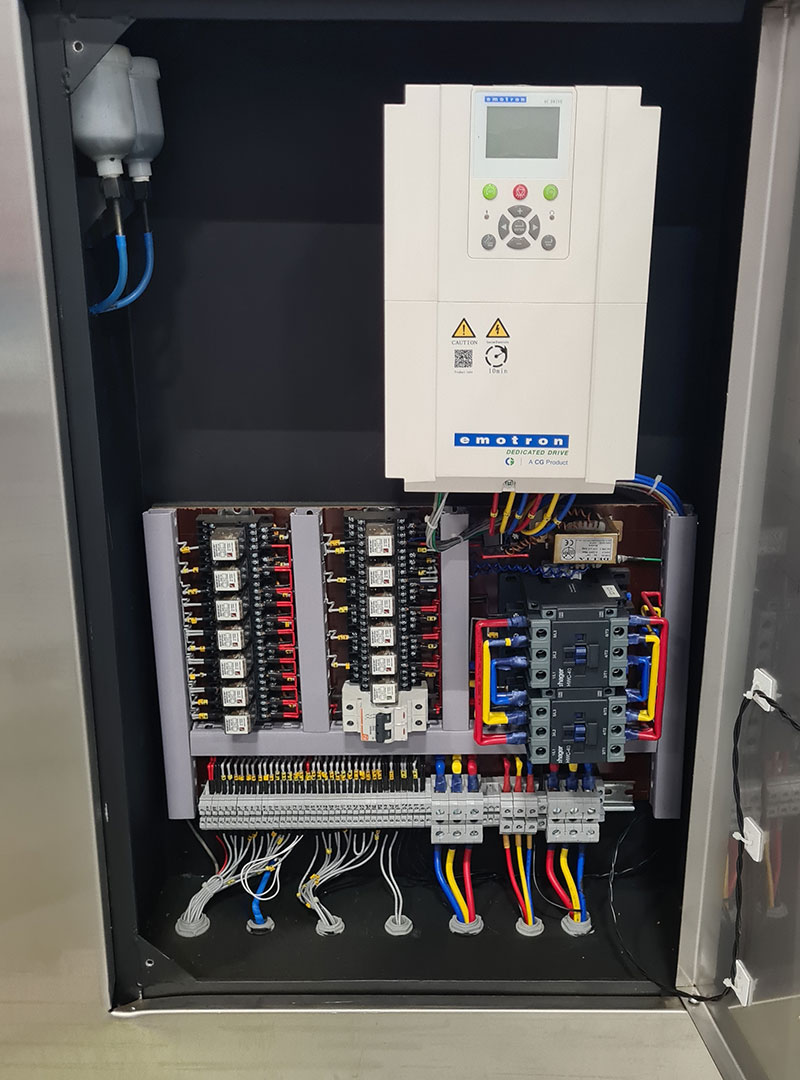

Uning orqasida kir yuvish mashinasining elektr shkafi yashiringan. Eshikda majburiy sovutish foniy ehtiyotkorlik bilan ta'minlangan. Ichkarida biz Shvetsiyaning CG Drives & Automation kompaniyasining Emotron inverterini va o'rni va yuqori oqimli starterlarning to'liq to'plamini (elektr isitish mashinasi) ko'ramiz. Hammasi ehtiyotkorlik bilan o'rnatilgan, xulosalar imzolangan.

Alohida — alohida, yuqori chap tomonda baraban suspenziyasining podshipnik blokining ikkita passiv moy moyi mavjud-har bir podshipnikning o'ziga xos moyi bor. Yana hamma narsa oddiy, arzon va ishonchli.

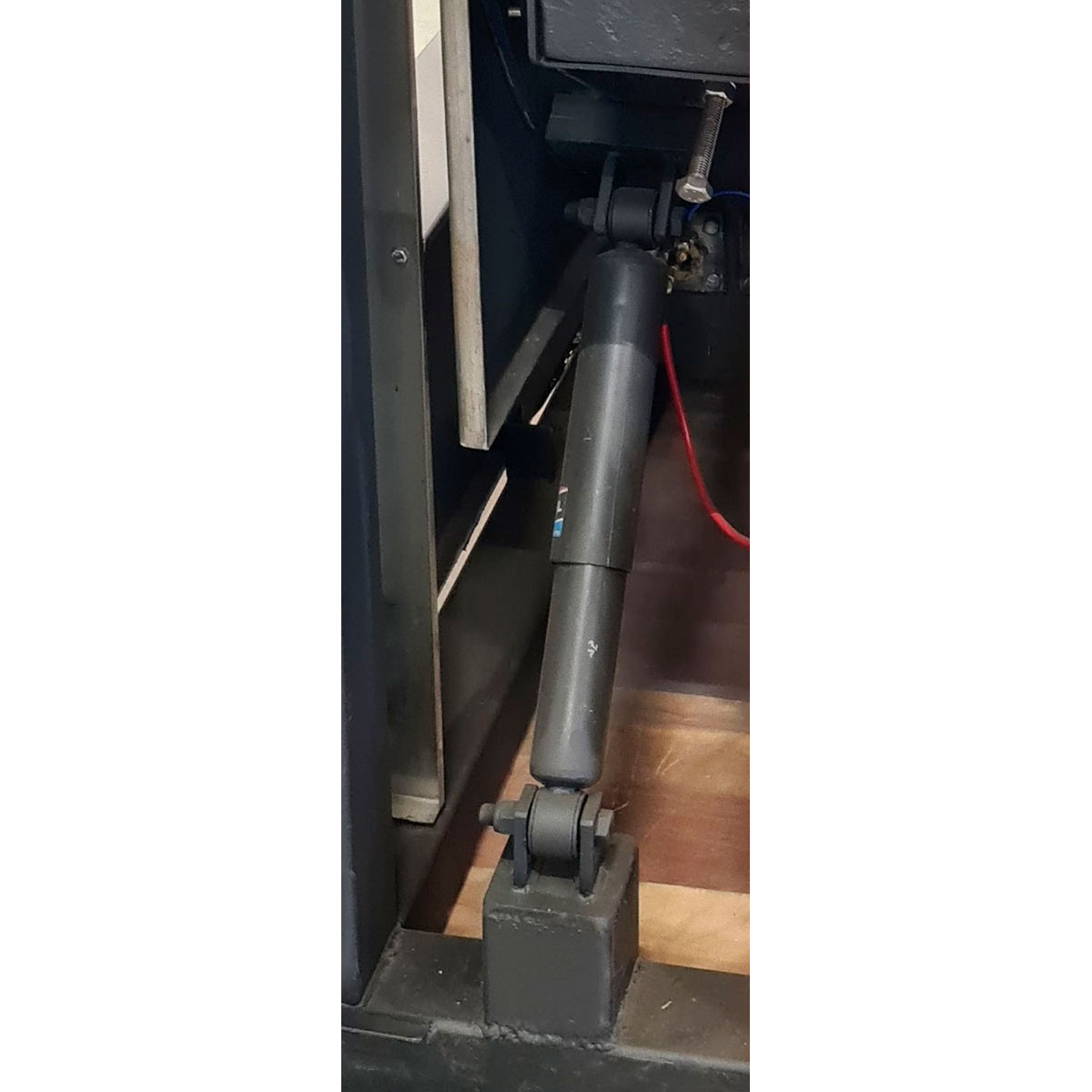

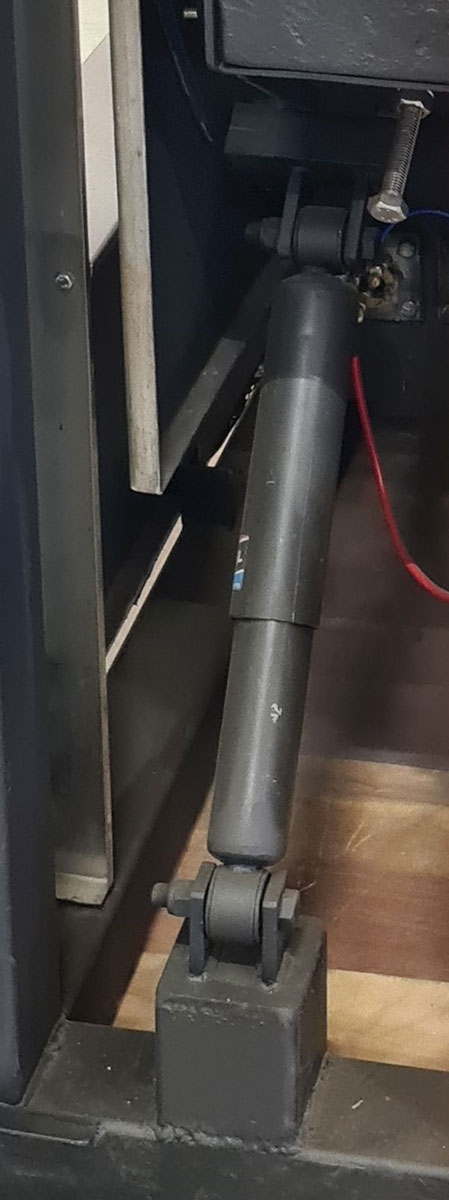

Qo'shni yon panelni olib tashlaganimizdan so'ng, biz Gabriel baraban suspenziyasining to'rtta kuchli gidravlik amortizatorlaridan birini ko'ramiz — bular yirik suv va engil yuk mashinalarini ishlab chiqarishda qo'llaniladi. Kir yuvish mashinasining tankining pastki qismida uchta isitish elementi o'z joyiga o'rnatilgan. Xuddi shu joyda, lekin chap tomonda, bug '(yoki bug 'elektr) isitish versiyalari uchun taqsimlangan bug' injektori o'rnatilgan. Aqlli dizayn!

Baraban haydovchisi

Ammo eng qiziqarli qism orqa tomondan ochiladi: keng rolikli va rulmanlarni yashiradigan kuchli quyma temir qattiq korpus. Tugun yog ' bilan to'ldirilgan. Uning sog'lig'i (suv o'tkazmaydigan va sızdırmazlık) o'z-o'zini moylaydigan muhrlar bilan ta'minlanadi. Ikkita yog ' idishini eslaysizmi?

Qanday bo'lmasin, kelajakda suv va kimyo o'z ishini qiladi va moy muhrlari oqadi. Stefabda bu rulmanlarning o'limini anglatmaydi. Ular muhrlardan havo bo'shlig'i bilan ajratilgan va suv rulmanlarga zarar bermasdan drenaj trubkasi orqali oqib chiqa boshlaydi. Yog 'idishidagi yog' darajasi kabi, buni kuzatishni unutmaslik kerak.

Shubhasiz, hindistonlik mutaxassislar ax mashinalarida barabanni to'xtatib turish moslamasining dizayni haqida yaxshi o'ylashgan. Kekdagi gilos bilan men uning asosiy o'qi konusning mosligiga ega ekanligini va shuning uchun uni demontaj qilish nisbatan osonligini qo'shaman. Xizmat qilish mumkin!

Yana nima qiziq?

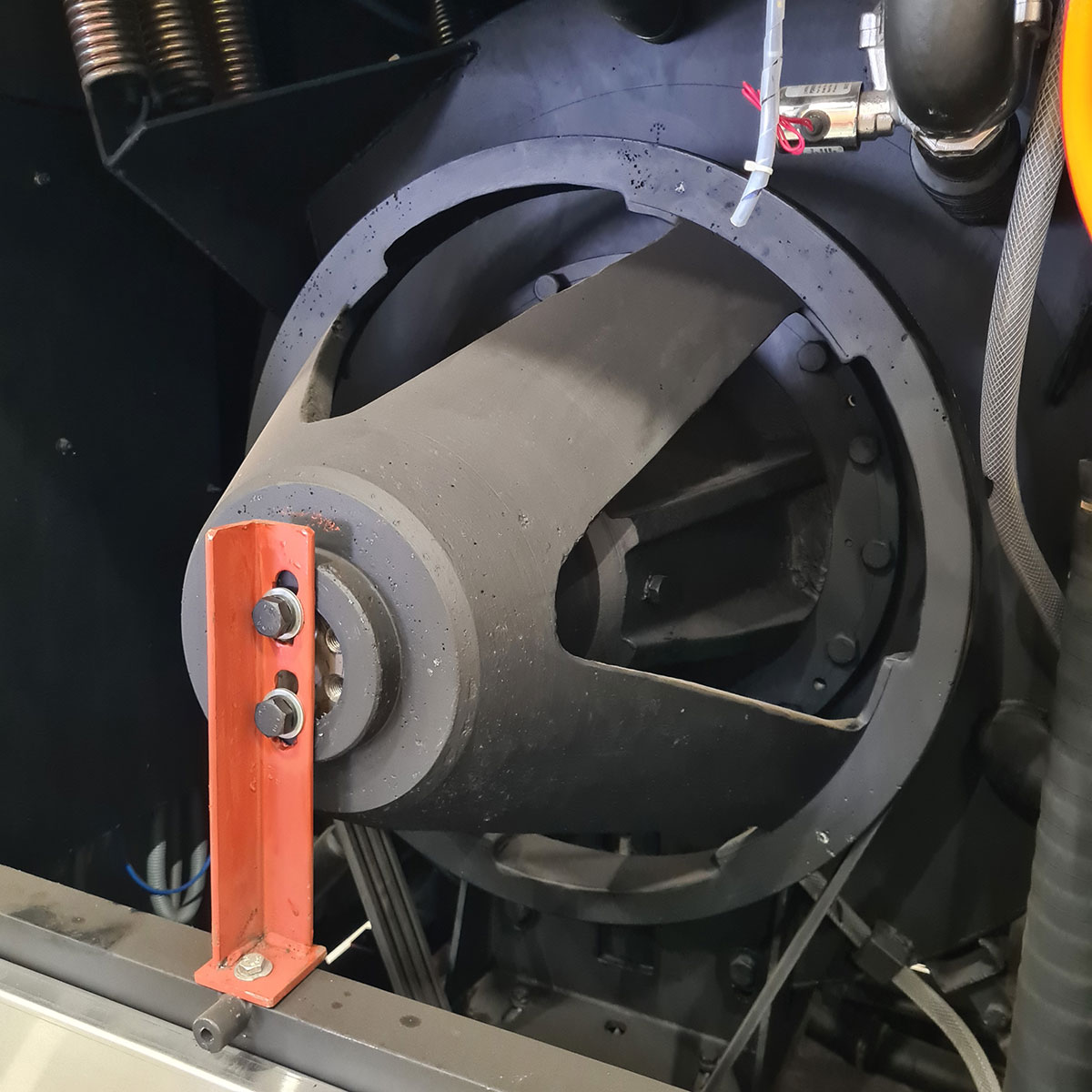

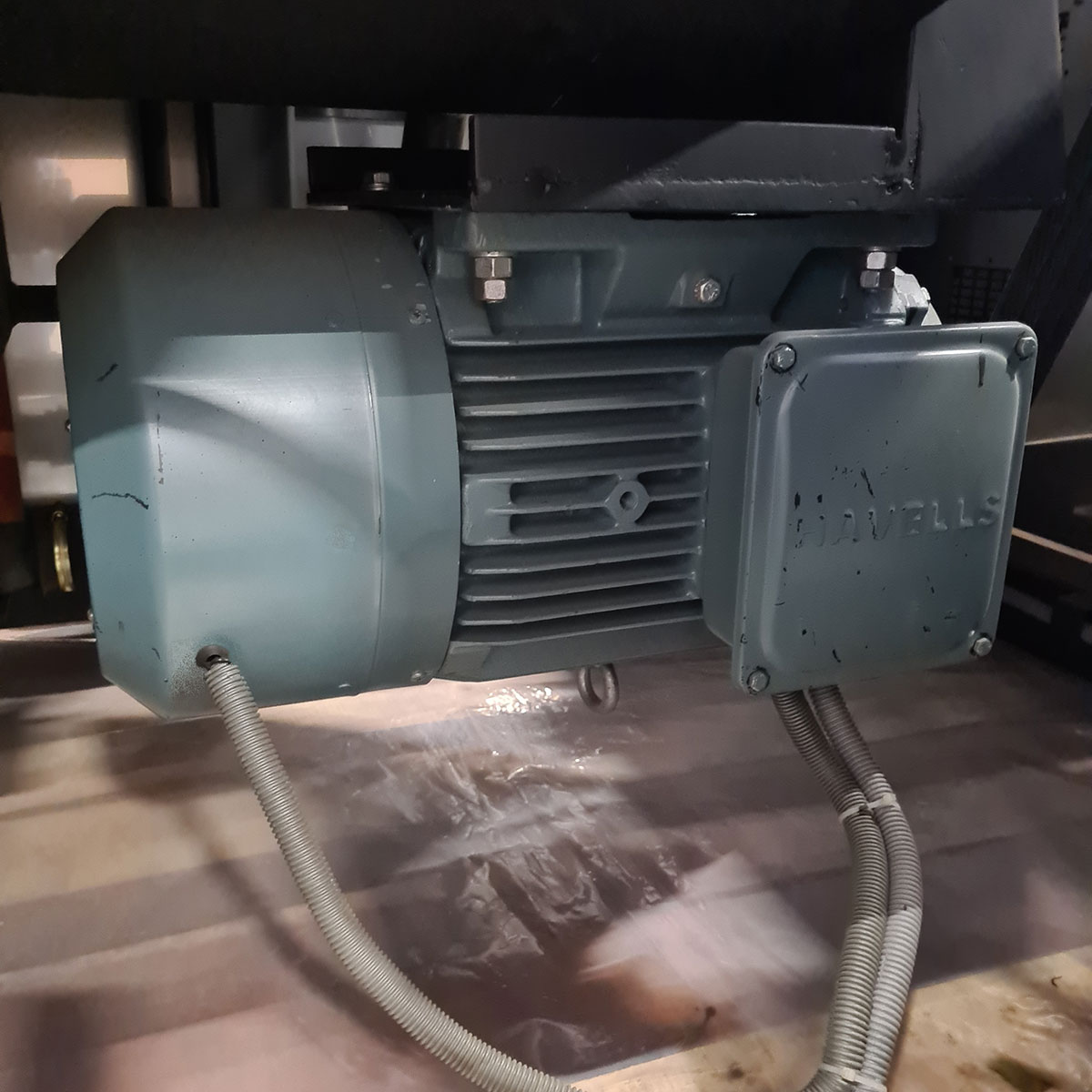

Quyida biz hind ishlab chiqaruvchisi Havellsning 7,5 kVt quvvatga ega yirik elektr motorini ko'ramiz. To'rtta kamar orqali aylanish mashinaning teng darajada monumental kasnagi va tamburiga uzatiladi.

Ajablanarlisi shundaki, bunday qattiq qo'zg'aysan dizayni ishlab chiquvchilar tomonidan barabanning aylanish tezligi 760 rpm bilan cheklangan./ min. (G-faktor = 355). Ko'rinishidan, bu Janubiy Osiyoning iliq iqlimida kiyimlarni quritish uchun etarli…

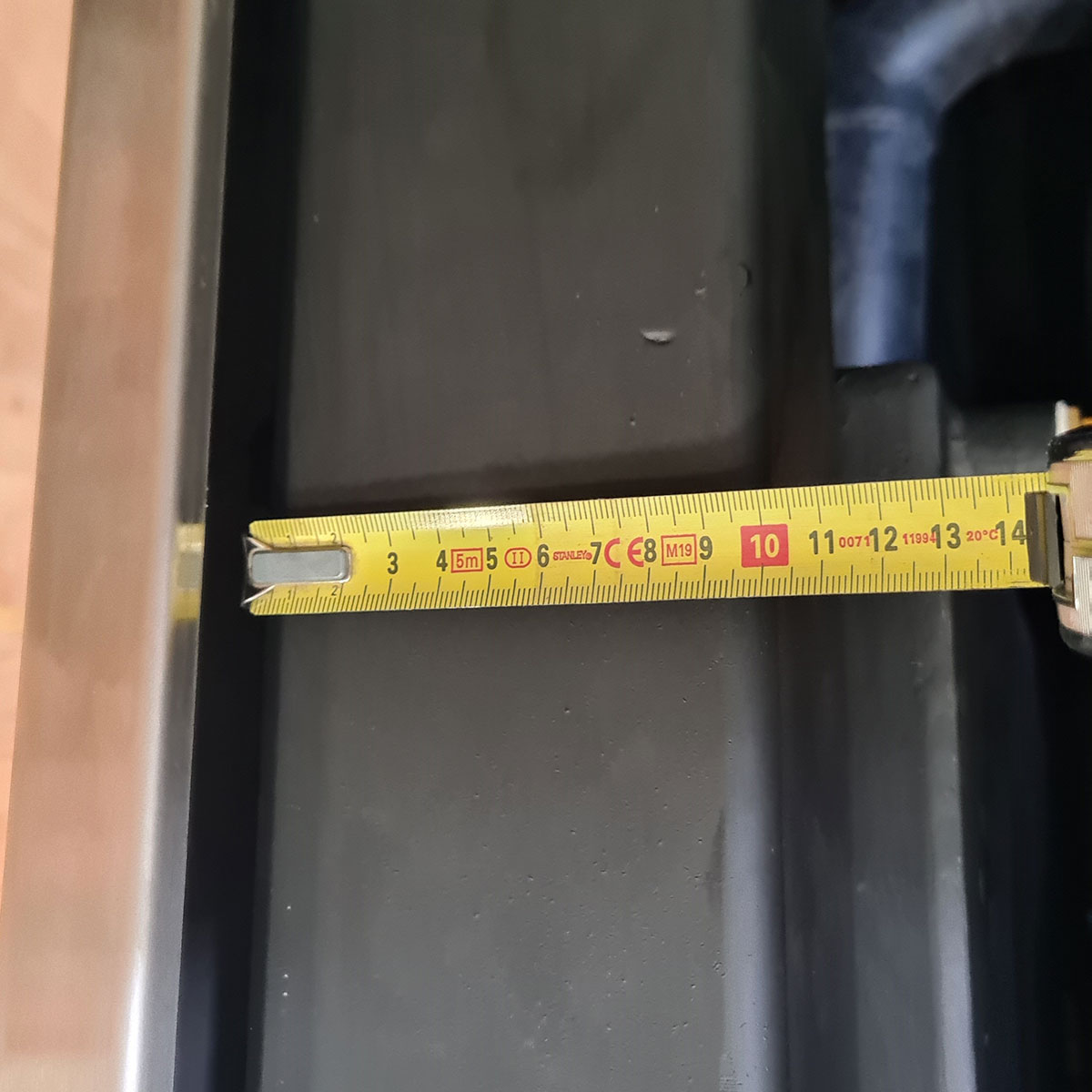

Qudratli haydovchining estetikasiga qoyil qolganingizdan so'ng, siz umuman texnik mukammallik rasmini ko'rib chiqishni boshlaysiz. Gap shundaki, kir yuvish mashinasining butun dizayni-sobit qismlar ham, harakatlanuvchi qismlar ham — 100×100 mm kesimli kvadrat quvurlarning eng kuchli payvandlangan fazoviy ramkasiga o'rnatiladi. shuning uchun og'irligi ikki tonnadan ortiq bo'lgan butun mashina kran bilan tomdagi suspenziyaning bir nuqtasida xavfsiz harakatlanishi mumkin!

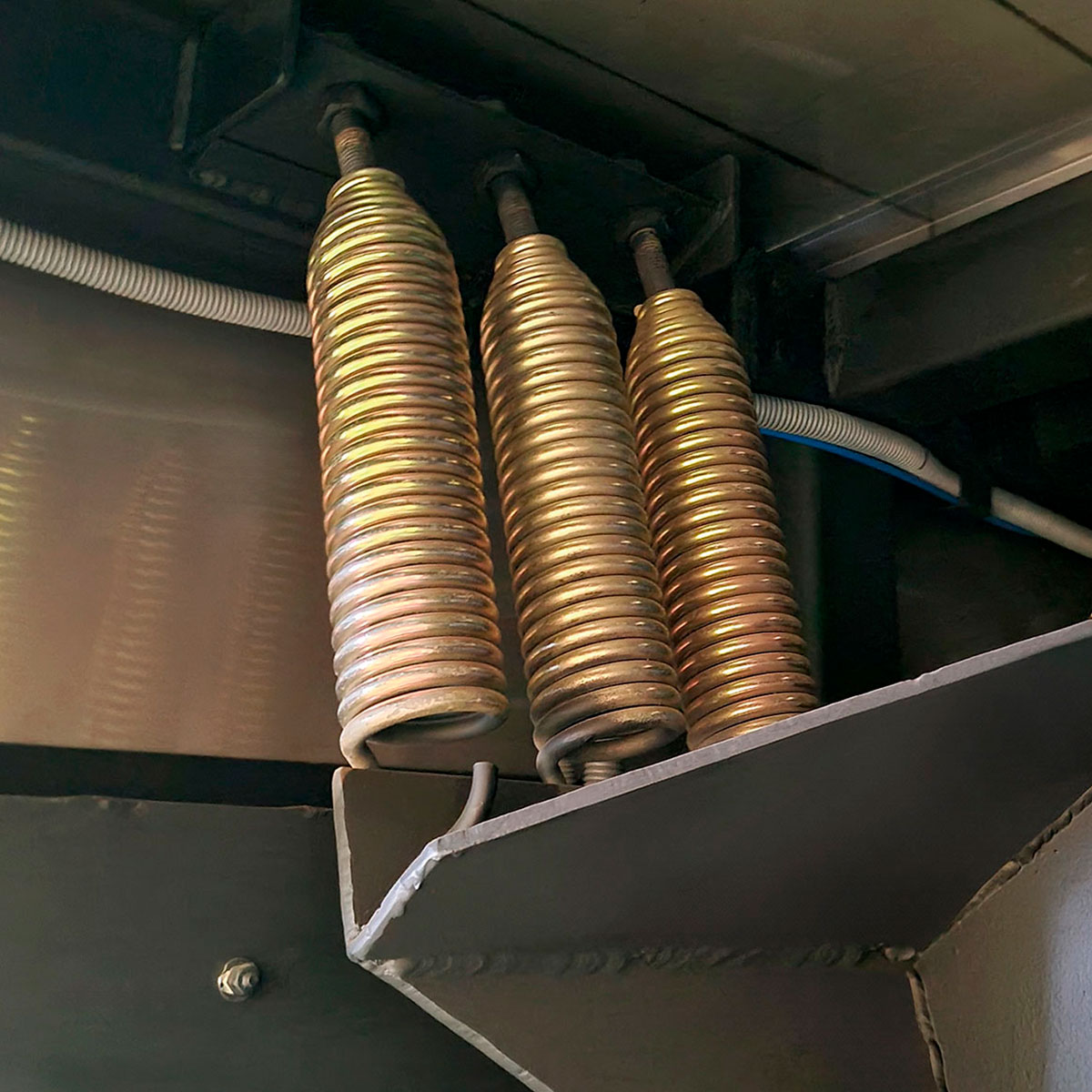

Mashinaning harakatlanuvchi qismi (ichki barabanli tank, lyukli old panel, isitish elementlari va elektr motor) 12 (!) buloqlar: suspenziyaning har bir nuqtasida uchta! Ko'p ... yaxshi ... ruhni isitadi ... va to'rtta katta gidravlik amortizator.

Yuqorida aytilganlarning barchasidan so'ng, qandaydir tarzda men bir yarim dyuymli suv klapanlarini tasvirlashni xohlamayman, ularning to'rttasi bo'lishi mumkin — sovuq, issiq, yumshoq suv va qayta ishlatiladigan suv uchun, yoki drenaj motorli klapanlarning kombinatsiyasi (asosiy, suvni qayta ishlatish va issiqlikni tiklash uchun) va boshqalar…

Xulosa qilib aytganda, Stefab ax seriyali hind kir yuvish mashinalari tanklardir. Albatta, har doim shikoyat qiladigan narsa bor. Ammo bunday pul uchun va kafolatlangan do'stona mamlakatdan va TEXKEPRO-ning xizmat ko'rsatish va texnologik yordami bilan… O'ylash uchun ko'p narsa bor!

Dmitriy KOLOTKOV
TEXKEPRO kompaniyasi
